3차원 다중 블록 가시화를 위한 오픈소스 자바스크립트 라이브러리
AEC(Architecture, Engineering, Construction) 영역과 전통적인 3차원 공간정보(3D GIS)를 통합적으로 관리 및 가시화하는 차세대 3차원 GIS 플랫폼입니다. 실내,실 외 구별없이 AEC와 3D GIS를 웹 브라우저에서 통합해 줍니다. 대용량 BIM(Building Information Modelling), JT(Jupiter Tessellation), 3D GIS 파일 등을 별도의 프로그램 설치 없이 웹 브라우저 상에서 바로 살펴보고 협업작업을 진행할 수 있습니다.
- AEC와 3D GIS의 통합
- 실내외 공간의 끊김없는 연계
- 웹브라우저 상에서 구동되며, 별도의 플러그인이나 엑티브엑스 설치가 필요 없음
- 오픈소스(Cesium, Web World Wind)를 기반으로 개발되어 개방성과 확장성이 뛰어남
- 초대용량 3차원 파일의 효율적 관리 및 초고속 렌더링
- IFC(Industry Foundation Classes)
- JT(Jupiter Tessellation)
- OBJ
- 3DS
- COLLADA
- 남극과학기지 웹기반 3차원 시설, 기장비 관리시스템
- LiveDroneMap
- java8 ● Jasmine
- eclipse neon(필수) ● Jsdoc
- node ● Gulp
- apache 2.4.25 Win64 ● eslint
- 웹서버 설정 ● JQuery
- Cesium-Custermizing
- git을 사용하여 git clone (https://github.com/Gaia3D/mago3djs.git) 으로 소스를 C:\git\repository\mago3djs 에 설치
- eclipse를 실행 후
Project Import File -> import -> General -> Projects from Folder or Archive로 mago3djs를 import - git을 사용하지 않을 경우 Download ZIP 링크를 클릭하여 설치
- node에 접속하여 Window Install(.msi) 64-bit를 설치
- 설치가 끝난 뒤 C:\git\repository\mago3djs 디렉토리로 이동
- mago3DJS에 필요한 node_modules를 Node Package Manager 사용하여 설치
C:\git\repository\mago3djs> npm install - gulp는 터미널에서 모듈의 명령어를 사용하기 위해 Global로 설치

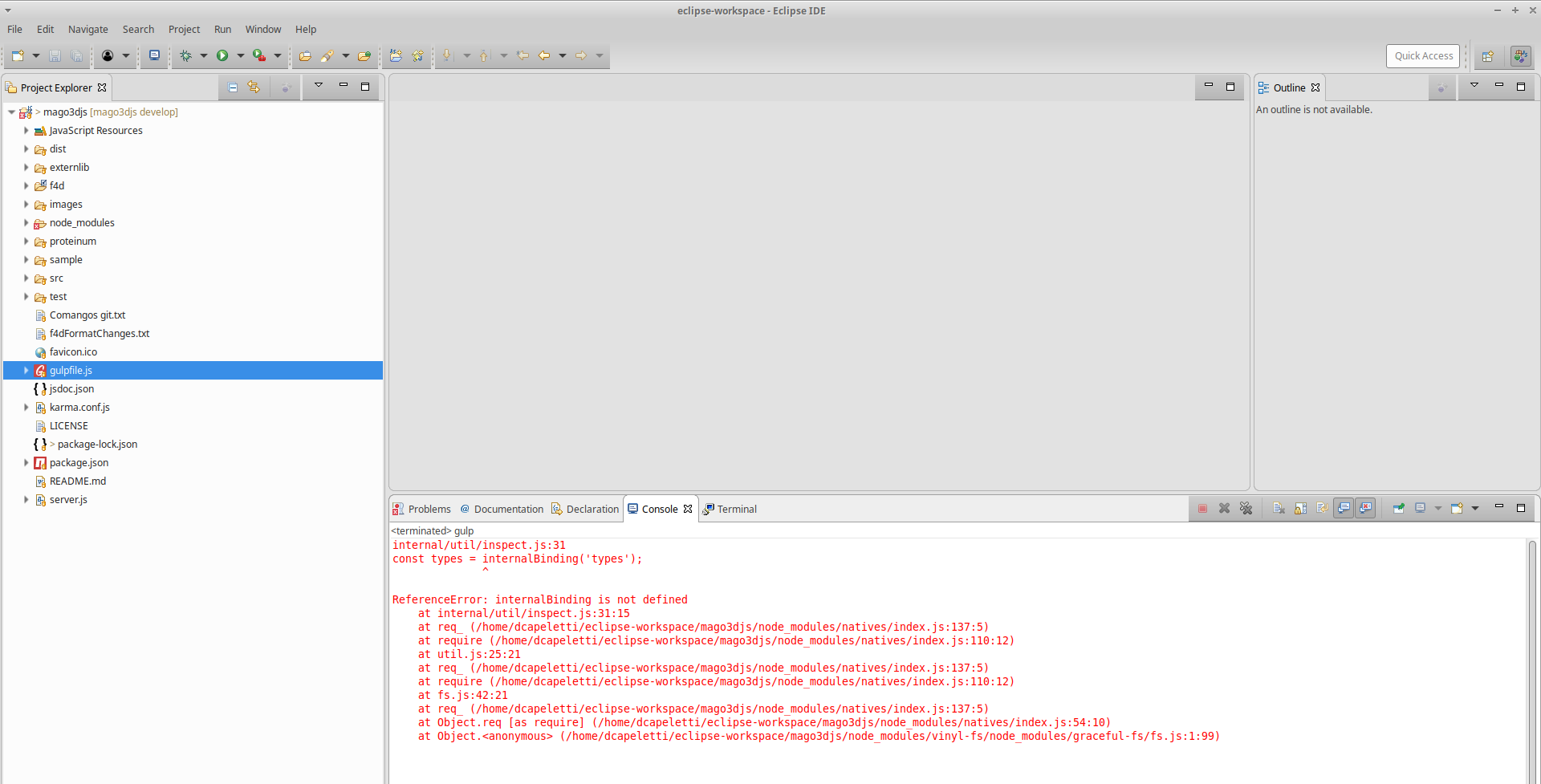

C:\git\repository\mago3djs> npm install -g gulp
- www.mago3d.com 에 접속
- Installer : F4D Converter 64bit (this installation requires Windows 7 or later) 설치
- Install Path: C:\F4DConverter\
- 변한된 데이터(outputFolder)를 저장할 디렉토리를 생성
C:\f4d\프로젝트명 (root folder인 f4d 폴더 아래 프로젝트 별로 디렉토리를 생성) - 변환할 데이터를 C:\demo_f4d(inputFolder)에 저장
- 관리자 권한으로 Command Line Prompt(cmd.exe)를 실행한 다음 F4D Converter가 설치된 디렉토리로 이동
- 다음을 실행

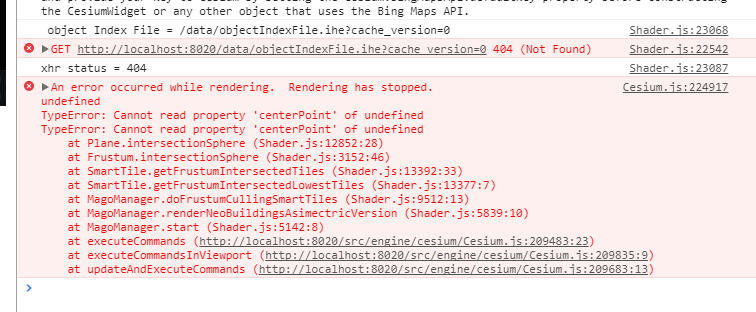

※ F4D Conveter argument 관련 설명은 F4D Conveter참조C:\F4DConverter>F4DConverter.exe #inputFolder C:\demo_f4d #outputFolder C:\f4d\프로젝트명 #log C:\demo_f4d/logTest.txt #indexing y - 변환 완료된 F4D 파일들을 mago3D JS 프로젝트에서 웹 서비스로 사용할 수 있도록 Symbolic Link 생성
- 관리자 권한으로 Command Line Prompt(cmd.exe)를 실행하고 mago3D JS 프로젝트로 이동
C:\git\repository\mago3djs
C:\git\repository\mago3djs>mklink /d "C:\git\repository\mago3djs\f4d" "C:\f4d" (삭제의 경우 rmdir data) - 관리자 권한으로 Command Line Prompt(cmd.exe)를 실행하고 mago3D JS 프로젝트로 이동
두 가지의 설정파일을 수정한다. (data.json, policy.json)
- 크게 세가지 영역으로 나눠진다. 속성값을 저장하는 attributes, 자식 노드 정보를 저장하는 children, 그외 위치 정보를 저장하는 영역
- attributes 영역의 isPhysical 속성은 데이터 표시 여부를 체크하는 필수 속성
- json의 root 노드의 data_key는 f4d 폴더 아래 프로젝트명과 일치
{
//attributes영역
"attributes" : {
"isPhysical" : false,
"nodeType": "root",
"projectType": "프로젝트 타입"
},
//자식 노드 영역
"children" : [
],
//위치 정보 영역
"data_key" : "프로젝트명",
"data_name" : "프로젝트명"
}C:\f4d\프로젝트명에서 Rendering 할 디렉토리를 찾음- 디렉토리명에서 F4D_이후의 글자가 고유 식별자
- data.json 파일에서 children의 data_key 값을 고유 식별자로 수정
- lattiude, longitude, height, heading, pitch, roll 값을 적당한 값으로 수정
//자식 노드 영역
"children" : [
{
"attributes" : {
"isPhysical" : true,
"nodeType" : "..."
},
"children" : [
],
"data_key" : "고유 식별자",
"data_name" : "데이터 이름",
"latitude" : 위도 입력,
"longitude" : 경도 입력,
"height" : 높이 입력,
"heading" : heading 입력,
"pitch" : pitch 입력,
"roll" : roll 입력
}
]
- 초기화시 로딩할 project, Init Camera Latitude, Longitude, CallBack Function, Geo Server 설정
- 페이지 초기화시 로딩할 프로젝트 설정 key값 입력, 복수개의 프로젝트 로딩을 원하는 경우
,로 추가
"geo_data_default_projects": [
"data.json"
]- 웹 페이지 시작시 이동할 위치(lattiude, longitude)를 수정
"geo_init_latitude": "위도 입력",
"geo_init_longitude": "경도 입력"- Cesium ion Terrain access token 설정
- mago3D JS 소스를 다운 받을 시에 기본적으로 Cesium World Terrain을 사용합니다.
- mago3D JS 에서 cesium terrain 적용을 위해 Cesium ion token 발급 (https://cesium.com/ion/signin)
"geo_cesium_ion_token": "cesium ion token"// private로 서버를 실행할경우
C:\git\repository\mago3djs>node server.js
// public로 서버를 실행할경우
C:\git\repository\mago3djs>node server.js --public true// Cesium
http:localhost/sample/cesium.html
// WorlWind
http:localhost/sample/worldwind.htmlOpen source JavaScript library for 3D multi-block visualization
Generation 3D GIS platform that integrates and visualizes AEC (Architecture, Engineering, Construction) areas and traditional 3D spatial information (3D GIS). Integrate AEC and 3D GIS in a web browser, indoors, outdoors, indistinguishable. You can browse and collaborate on large-scale BIM (Building Information Modeling), JT (Jupiter Tessellation), and 3D GIS files without installing any programs on the web browser.
- Integration of AEC and 3D GIS
- Seamless connection of indoor and outdoor spaces
- Runs on a web browser and does not require a separate plug-in or ActiveX installation
- It is developed based on open source (Cesium, Web World Wind) and has excellent openness and scalability
- Efficient management and ultra-fast rendering of high-capacity 3-D files
- IFC(Industry Foundation Classes)
- JT(Jupiter Tessellation)
- OBJ
- 3DS
- COLLADA
- Antarctic Science Base Web-based 3D facility, equipment management system
- LiveDroneMap
- java8 ● Jasmine
- eclipse neon(need) ● Jsdoc
- node ● Gulp
- apache 2.4.25 Win64 ● eslint
- server settings ● JQuery
- Cesium-Custermizing
- Use git to install the source to C:\git\repository\mago3djs with git clone https://github.com/Gaia3D/mago3djs.git.
- Run eclipse and import mago3djs into
Project Import File -> import -> General -> Projects from Folder or Archive. - If you are not using git, click the Download ZIP link to install it.
- node to install Window Install (.msi) 64-bit.
- After the installation is complete, go to the C:\git\repository\mago3djs directory.
- Use node Package Manager to install node_modules for mago3DJS.
C:\git\repository\mago3djs> npm install - gulp installs globally in Terminal to use the module's mockups.
C:\git\repository\mago3djs> npm install -g gulp
- www.mago3d.com 에 접속
- Installer : F4D Converter 64bit (this installation requires Windows 7 or later) 설치
- Install Path: C:\F4DConverter\
- Create a directory to store the changed f4d(outputFolder)
C:\f4d\projectname (Create a directory for each project under the data folder, the root folder) - Save the data to be converted to C:\demo_data(inputFolder)
- Run Command Line Prompt (cmd.exe) as an administrator and move to the directory where F4D Converter is installed
- Run
※ For a description of F4D Conveter argumentF4D ConveterC:\F4DConverter>F4DConverter.exe #inputFolder C:\demo_f4d #outputFolder C:\f4d\projectname #log C:\demo_f4d/logTest.txt #indexing y - Create Symbolic Link to use transformed F4D files as web service in mago3D JS project
- Run Command Line Prompt (cmd.exe) with administrative privileges and go to mago3D JS project
C:\mago3djs
C:\mago3djs>mklink /d "C:\git\repository\mago3djs\f4d" "C:\f4d" (delete is rmdir data) - Run Command Line Prompt (cmd.exe) with administrative privileges and go to mago3D JS project
Add two configuration files. (data.json, policy.json)
- It is divided into three major areas. Attributes to store attribute values, children to store child node information, other area to store location information
- The isPhysical attribute of the - attributes field is a mandatory attribute
- The data_key of the root node of json matches the project name under the f4d folder
{
//attributes area
"attributes" : {
"isPhysical" : false,
"nodeType": "root",
"projectType": "project Type"
},
//Child node area
"children" : [
],
//Location information area
"data_key" : "Project name",
"data_name" : "Project name"
}C:\f4d\projectnameto find the directory to render- The characters after F4D_ in the directory name are unique identifiers
- Modify the data_key value of children from the data.json file to a unique identifier
- Modify latitude, longitude, height, heading, pitch, and roll values to appropriate values
//Child node area
"children" : [
{
"attributes" : {
"isPhysical" : true,
"nodeType" : "..."
},
"children" : [
],
"data_key" : "Unique identifier",
"data_name" : "Data name",
"latitude" : Enter latitude,
"longitude" : Enter longitude,
"height" : Enter height,
"heading" : Enter heading,
"pitch" : Enter pitch,
"roll" : Enter roll
}
]
- Project to be loaded at initialization, Init Camera Latitude, Longitude, CallBack Function, Geo Server setup
- Enter key value to load when initializing page,
,if you want to load multiple projects
"geo_data_default_projects": [
"data.json"
]- Fix location (lattiude, longitude) to move when web page starts
"geo_init_latitude": "Enter latitude",
"geo_init_longitude": "Enter longitude"- Cesium ion Terrain access token setting
- When downloading the maago3D JS source, the default is to use the Cesium World Terrain.
- Issued Cesium ion token for cesium terrain application in mago3D JS. (https://cesium.com/ion/signin)
"geo_cesium_ion_token": "cesium ion token" // If you run the server privately
C:\git\repository\mago3djs>node server.js
// If you run the server as public
C:\git\repository\mago3djs>node server.js --public true
// Cesium
http:localhost/sample/cesium.html
// WorlWind
http:localhost/sample/worldwind.html3次元マルチブロック可視化のためのオープンソースのJavaScriptライブラリ
AEC（Architecture、Engineering、Construction）領域と、伝統的な3次元空間情報（3D GIS）を統合的に管理し、可視化する次世代3次元GISプラットフォームです。室内、糸外の区別なくAECと3D GISをWebブラウザに統合されています。大容量BIM（Building Information Modelling）、JT（Jupiter Tessellation）、3D GISファイルなどを、別のプログラムをインストールすることなく、Webブラウザ上で操作してコラボレーションを行うことができます。
- AECと3D GISの統合
- 室内外空間のシームレスな連携
- Webブラウザ上で駆動され、別のプラグインやActiveXのインストールが不要
- オープンソース（Cesium、Web World Wind）をベースに開発され、オープンで拡張性に優れる
- 大容量3次元ファイルの効率的な管理と超高速レンダリング
- IFC(Industry Foundation Classes)
- JT(Jupiter Tessellation)
- OBJ
- 3DS
- COLLADA
- 南極科学基地のWebベースの3次元設備、基装備管理システム
- LiveDroneMap
- java8 ● Jasmine
- eclipse neon(need) ● Jsdoc
- node ● Gulp
- apache 2.4.25 Win64 ● eslint
- server settings ● JQuery
- Cesium-Custermizing
- gitを使用してgit clone https://github.com/Gaia3D/mago3djs.git にソースをC:\git\repository\mago3djs にインストールします。
- eclipseを実行した後、
Project Import File -> import -> General -> Projects from Folder or Archiveで mago3djs をimport。 - gitを使用しない場合Download ZIPリンクをクリックしてインストールします。
- node に接続してWindow Install（.msi）64-bitをインストールします。
- インストールが終わった後、C:\git\mago3DJSディレクトリに移動します。
- mago3DJSに必要なnode_modulesをNode Package Managerを使用してインストールします。
C:\git\repository\mago3djs> npm install - gulpはモジュールを端末の全ユーザーが使用する場合に使用します。
C:\git\repository\mago3djs> npm install -g gulp
- www.mago3d.com 에 접속
- Installer : F4D Converter 64bit (this installation requires Windows 7 or later) 설치
- Install Path: C:\F4DConverter\
- 変わったデータ（outputFolder）を格納するディレクトリを作成し
C:\f4d\プロジェクト名（root folderであるdataフォルダの下のプロジェクトごとにディレクトリを作成） - 変換するデータをC:\demo_f4d(inputFolder)に保存
- 管理者権限でCommand Line Prompt（cmd.exe）を実行し、F4D Converterがインストールされてディレクトリに移動
- 次を実行し
※ F4D Conveter argument 関連説明はF4D Conveter参照C:\F4DConverter>F4DConverter.exe #inputFolder C:\demo_f4d #outputFolder C:\f4d\プロジェクト名 #log C:\demo_f4d/logTest.txt #indexing y - 変換完了F4Dファイルをmago3D JSプロジェクトでは、Webサービスとして利用できるようにSymbolic Linkを作成
- 管理者権限でCommand Line Prompt（cmd.exe）を実行して、mago3D JSプロジェクトに移動
C:\mago3djs
C:\mago3djs>mklink /d "C:\git\repository\mago3djs\f4d" "C:\f4d" (削除の場合 rmdir data) - 管理者権限でCommand Line Prompt（cmd.exe）を実行して、mago3D JSプロジェクトに移動
二種類の設定ファイルを追加します。 (data.json, policy.json)
- 大きく3つのエリアに分けられる。属性値を格納するattributes、子ノードの情報を格納するchildren、その他の位置情報を格納する領域
- attributes領域のisPhysicalプロパティは、データを表示するかどうかをチェックする必須属性
- jsonのrootノードのdata_keyはf4dフォルダの下のプロジェクト名と一致
{
//attributes領域
"attributes" : {
"isPhysical" : false,
"nodeType": "root",
"projectType": "プロジェクトのタイプ"
},
//子ノードの領域
"children" : [
],
//位置情報領域
"data_key" : "プロジェクト名",
"data_name" : "プロジェクト名"
}C:\f4d\プロジェクト名でRenderingするディレクトリを捜す- ディレクトリ名でF4D_以降の文字が一意の識別子
- data.jsonファイルからchildrenのdata_key値を一意の識別子として修正
- latitude、longitude、height、heading、pitch、roll値を適切な値に変更
//子ノードの領域
"children" : [
{
"attributes" : {
"isPhysical" : true,
"nodeType" : "..."
},
"children" : [
],
"data_key" : "一意の識別子",
"data_name" : "データ名",
"latitude" : 緯度の入力,
"longitude" : 硬度入力,
"height" : 高入力,
"heading" : heading入力,
"pitch" : pitch入力,
"roll" : roll入力
}
]
- 初期化時にロードすることがproject、Init Camera Latitude、Longitude、CallBack Function、Geo Server設定
- ページの初期化時にロードすることがプロジェクトの設定のkeyの値の入力、複数のプロジェクトのロードをしたい場合は、
、に追加
"geo_data_default_projects": [
"data.json"
]- Webページの開始時に移動先（lattiude、longitude）を修正
"geo_init_latitude": "緯度の入力",
"geo_init_longitude": "硬度入力"- セシウムイオン地形アクセストークンの設定
- maago3D JSソースをダウンロードするとき、デフォルトでセシウム世界地形が使用されます。
- mago3D JSにおけるセシウム地形適用のためのセシウムイオントークン発行。 （https://cesium.com/ion/signin）
"geo_cesium_ion_token"： "セシウムイオントークン" //privateでサーバーを実行する場合
C:\git\ repository\mago3djs>node server.js
//publicでサーバーを実行する場合
C：\git\repository\mago3djs>node server.js--public true// Cesium
http:localhost/sample/cesium.html
// WorlWind
http:localhost/sample/worldwind.html
